紡織細紗機伺服控制系統設計案列

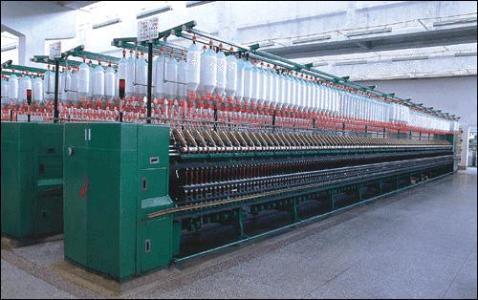

細紗機是紡織廠的專用設備，要得到粗細相間的紗，只需讓后輥?zhàn)拥霓D(zhuǎn)速時快時慢即可。華科星設計一套機械差動齒輪減速箱，減速箱的兩個輸入：一是前輥?zhàn)油ㄟ^減速齒輪傳動后輥?zhàn)拥倪\(yùn)動;另一是一臺永磁同步伺服電機，通過伺服控制系統使其頻繁啟停控制。目前永磁同步電機伺服控制系統最大啟停次數可達280次/min。差動齒輪系的輸出端接后輥?zhàn)印Ｈ缢欧姍C(jī)不轉，后輥?zhàn)觿蛩傩D(zhuǎn)，紡出的是普通紗，如伺服電機頻繁啟停，經差動輪系合成后，后輥?zhàn)铀俣葧r(shí)快時慢，紡出來的就是花式紗了。根據生產的需要，需要提高細紗機的車速，以提高紡紗的生產率，為保持原來花式細紗粗細相間的節距，后輥?zhàn)愚D(zhuǎn)速變化率需要提高到500次/min，要求伺服電機啟停率也要500次/min。目前，國內外生產的伺服驅動系統難以滿足要求。

套紡織細紗機伺服控制系統設計案列:采用兩臺永磁同步電機伺服系統，每臺電機啟停250次/min，兩臺電機啟停時間錯開，通過機械裝置將其合成為500次/min。

齒輪系的設計

差動齒輪系的工作原理如圖1所示，來自于前輥?zhàn)拥霓D(zhuǎn)速經過齒輪減速后作為差動齒輪系的一個輸入，另一個輸入由兩臺伺服電動機通過機械合成而成，能實現啟停500次/min。從圖可見，若兩臺伺服電動機不轉，差動齒輪系輸出到后輥?zhàn)拥臑橐粋€(gè)低于前輥?zhàn)拥木鶆蛩俣?，此時細紡機紡出為普通紗。若兩臺伺服電機均啟停250次/min，且啟停時間錯開，通過機械合成后為啟停500次/min，此時差動輪系輸出到后輥?zhàn)拥淖兓俣葹?00次/min，細紡機紡出為花式紗。

伺服控制系統硬件的設計

在紡紗過程中需要不斷地改變紗的粗細、紗的長度和節距3個參數，要求伺服電機不斷改變啟停周期和速度，每種紗常有300多種變化組合，參數要求方便進行調整，而且工作環境較惡劣，可靠性要求高。根據以上要求本文選擇Mitsubishi的FX2N系列可編程控制器。

伺服系統電機采用Mitsubishi的低慣量永磁同步電機，其參數為12Nm，22A，2.84KW，3000r/min。兩套伺服系統的速度控制號由PLC模擬量I/O模塊FX2N-3A 輸出控制，其模擬電壓為0～10V。A、B兩套伺服系統的啟?？刂菩盘?hào)

由PLC擴展的脈沖輸出模塊FX2N-1PG輸出端控制，其相位相互錯開。

為了調節紗的粗細、長度和節距，PLC需要不斷檢測前輥?zhàn)拥乃俣?，根?jù)設置的參數和檢測的前輥?zhàn)铀俣扔?jì)算出后輥?zhàn)拥乃俣群烷_關頻率。本系統中前輥?zhàn)铀俣群退欧姍C(jī)速度的檢測采用光電編碼器，其輸出的脈沖信號輸送到PLC的高速計數模塊FX2N-1HC進行計數從而得到前輥?zhàn)拥乃俣纫杂?jì)算伺服電機速度和開關頻率。另外PLC選用絕緣型RS232C通訊用適配器與工控機進行通訊，以實現參數的設置和監控。工控機采用研華AWS-825，用VB開發工控機的監控程序和控制界面。

程序設計

速度檢測采用M法測速，在固定的時間間隔Ts內讀取速度信號的脈沖數從而計算出轉速的大小。設m1為在固定時間間隔Ts內讀取速度信號的脈沖數，P為電機光電編碼器每轉輸出的脈沖數，在時間Ts內共發出m1個脈沖，其速度為：。

串行通信模塊數據傳送利用RS指令，其與工控機進行串行通信時可以設置數據長度、奇偶性、波特率、停止位等。本系統設置的通信數據長度為8位，采用偶校驗，設置1為停止位，通信的波特率為2400bps。

D/A模塊具有電壓輸出和電流輸出兩種形式，電壓輸出可選0～10V和0～5V輸出，本系統選擇0～10V輸出控制伺服電機轉速從0～3000r/min變化。數模轉換模塊采用FROM，TO指令，其中FROM控制A/D輸入，TO控制D/A輸出，編程指令包含選擇數模轉換通道和輸入輸出數據存放單元，設置數模轉換命令，輸出或讀入轉換結果等。

上位機的編程

在Windows下用VB實現串行通信有兩種方法：一種為使用Windows應用編程接口(API)。API提供了完備的應用程序接口函數和中斷方式的通信設備驅動程序(Comm.DRV)。另一種為使用VB系統集成環境提供的串行通信控件(MSComm)。它包含了Windows API中串行通信的16個函數所完成的功能，且含有使用戶設計方便的對象特性。本系統采用VB系統集成環境提供的串行通信控件(MSComm)實現串行通信。MSComm控件的通信功能的實現實際上是調用了API函數，API函數是由Comm.drv解釋并傳。

以上是紡織細紗機伺服控制系統設計案列， 伺服電機的應用領域就太多了。只要是要有動力源的，而且對精度有要求的一般都可能涉及到伺服電機。如：機床、印刷設備、包裝設備、紡織設備、激光加工設備、機器人、自動化生產線等。華科星免費提供伺服電機選型與技術支持！
